Сплит-системы
канального типа
Сплит-системы канального типа предназначены для установки в квартирах
и офисных помещениях большого объема, магазинах, ресторанах, помещениях
с технологическим оборудованием и др. местах, где необходим приток свежего
воздуха.
 Как
и другие кондиционеры типа сплит-системы, канальный кондиционер состоит
из 2-х блоков - наружного и внутреннего. Наружный блок крепится на стене
здания, устанавливается на крышу, балкон, карнизы и т.п.
|

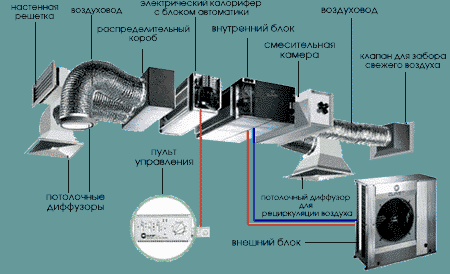

На этом рисунке показана
стандартная система воздуховодов, в которой воздух поступает в испаритель сзади.
|
Внутренний блок распределяет охлажденный
или подогретый воздух по помещениям по системе приточных вентиляционных
каналов. Он также производит забор воздуха по системе вытяжных вентиляционных
каналов (или одного канала, если обслуживается одно помещение). Внутренний
блок крепится к потолку и скрывается над подвесным потолком, либо
устанавливается в подсобном помещении.
Для того, чтобы кондиционер мог подавать в помещение свежий воздух, сзади
к внутреннему блоку крепится смесительный пленум. Он представляет собой
короб с двумя входами и одним выходом воздушного потока. Первый вход
подключается к вытяжной вентиляции. Второй - к отдельному воздуховоду, осуществляющему
забор свежего воздуха. Выход из пленума соединен с кондиционером.
|
|
 |
